INSTRUMENTE DE EXTRACTIE PENTRU MODULELE REMORCII

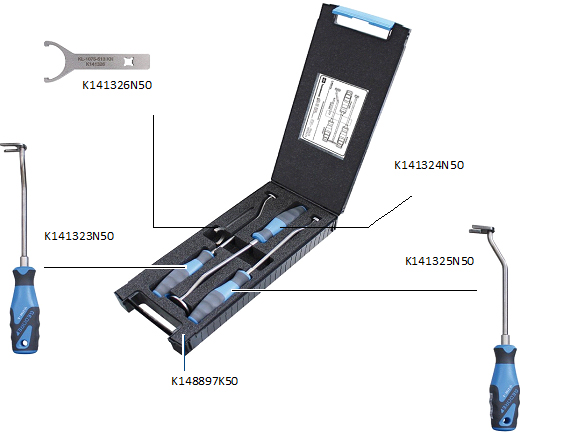

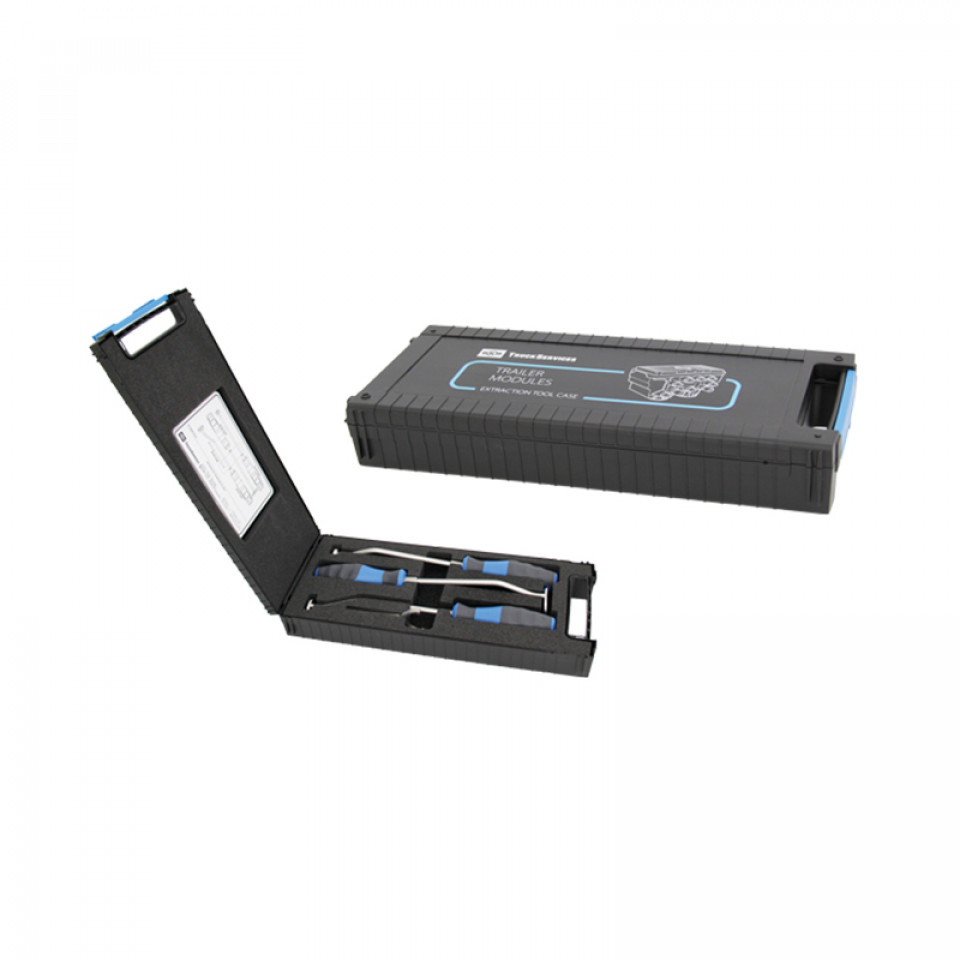

Prezentare generală Instrumente de extracție și trusa de instrumente

Scopul instrumentelor de extracție pentru modulele de remorcă

Efectuarea unui service sau a unei reparații pe un modul remorcă, de exemplu un modul remorcă EBS, necesită adesea extragerea conectori și prize. Deoarece modulul este montat pe remorcă, aceste zone sunt dificil de atins datorită:

• Înconjurător îngust
• Spațiu limitat pentru a seta forța punctuală necesară pe clema de eliberare
• Lucrați deasupra remorcii

Instrumentele de extracție pentru modulele de remorcă de la Knorr-Bremse ajuta și accelerează acest lucru prin:

• Acces mai ușor și mai rapid la conectori și prize
• Control îmbunătățit și forță de transmisie
• Postură corporală mai confortabilă

Instrument de extracție pentru conectorul piuliței baionetă

Utilizați instrumentul de extracție K141326 pentru a elibera conectorul sursei de alimentare (baionetă).

• Poate fi folosit singur sau împreună cu un clichet, dacă accesul înconjurător este foarte limitat.

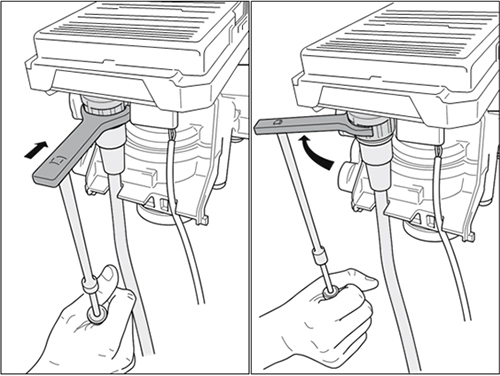

• Așezați instrumentul de extracție pe conectorul piuliței baionetă așa cum se arată (Fig.1), eliberați-l rotind-o în sensul acelor de ceasornic.

Instrument de extracție pentru conectorul de soclu

Utilizați Instrumentul de extracție K141323, K141324 sau K141325 pentru a elibera mufele Pin conform tabelului de mapare de pe pagina 4

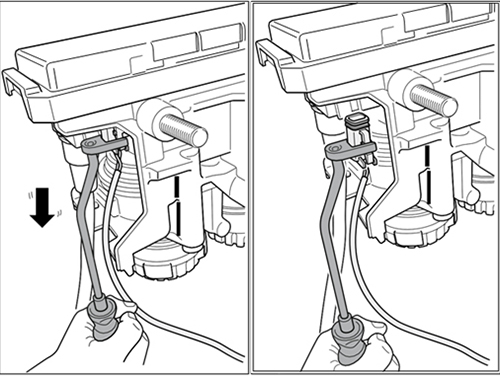

• Așezați instrumentul de extracție pe știftul pinului așa cum se arată și trageți în jos (Fig.3)
• În cazul în care ștecherul nu se mișcă, aveți grijă să nu-l forțați, ștecherul și priza pot fi deteriorate. Încercați să ușurați ușor dintr-o parte în alta și trageți din nou cu forță moderată. Conectorul se va elibera apoi (Fig. 4)
